液壓快速接頭

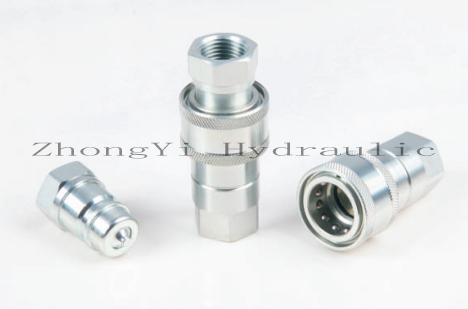

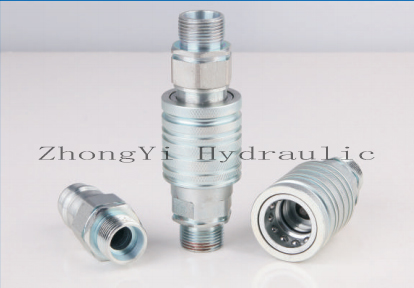

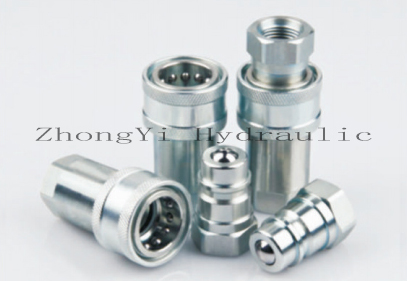

ZY-A1 開閉式液壓快速接頭（碳鋼）

特征：

新型的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能
接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
本接頭符合IS07241-A標準
ZY-A1與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUI P) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-A1 接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸) 1/4 3/8 1/2 3/4 1
額定壓力(PSI) 5000 4000 4000 3000 3000
額定流量(GPM) 3 6 12 28 50
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

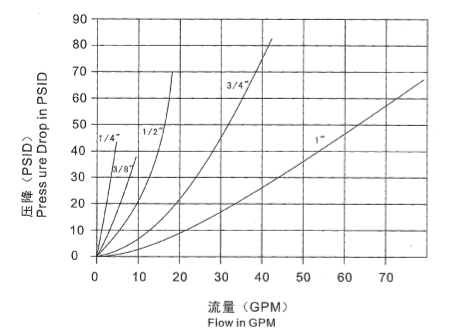

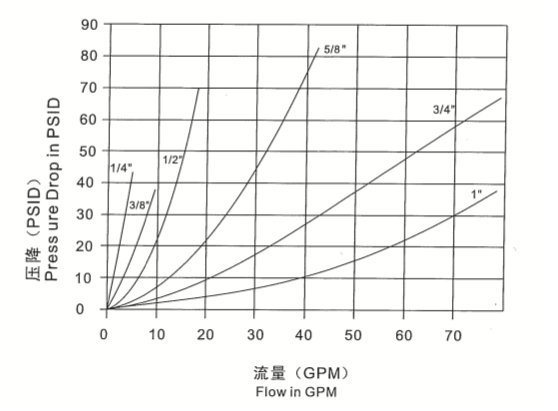

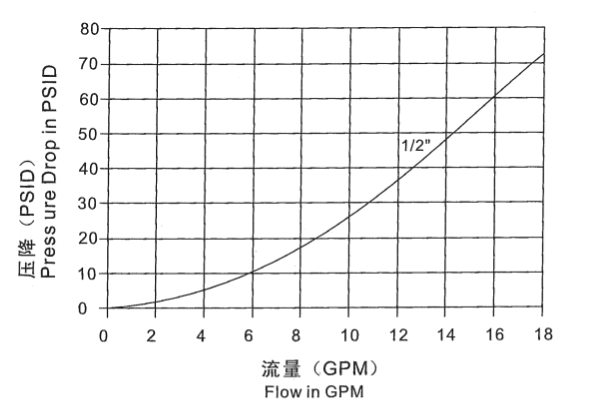

性能：

ISO系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

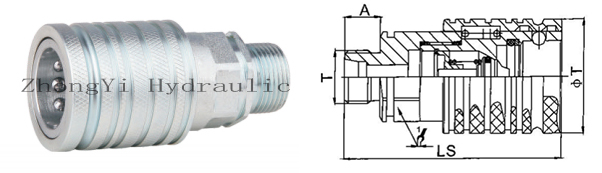

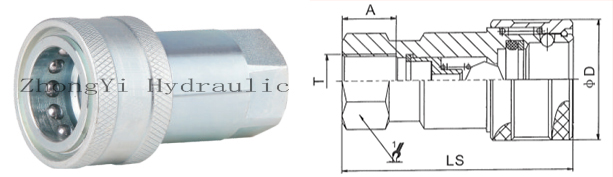

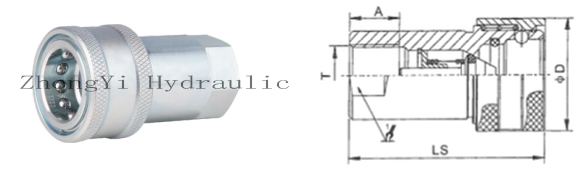

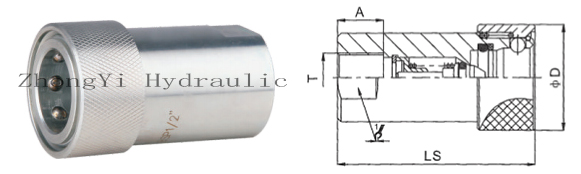

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-A1-02SF 50 φ26 19 13 G1/4 NPT1/4
10 ZY-A1-03SF 57.1 φ31.5 22 16 G3/8 NPT3/8
12.5 ZY-A1-04SF 66 φ38.5 27 18 G1/2 NPT1/2
20 ZY-A1-06SF 82.5 φ48 34 20.5 G3/4 NPT3/4
25 ZY-A1-08SF 100 φ56 41 20.5 G1 NPT1

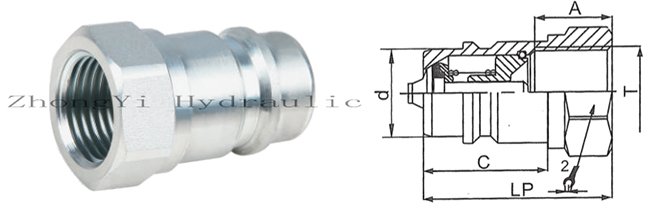

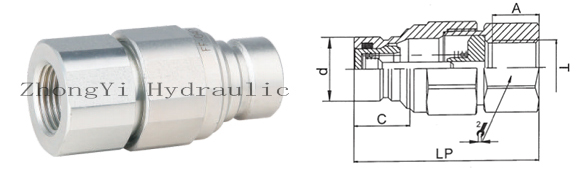

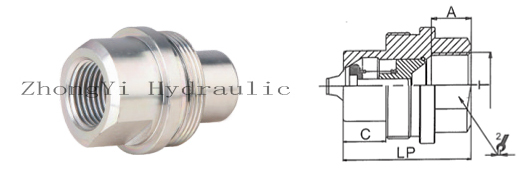

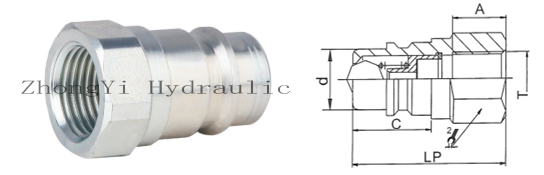

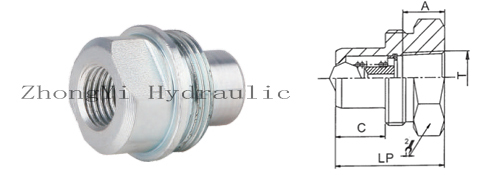

公插座：

ISO PART NO LP d C HEX2 A T
6.3 ZY-A1-02PF 38.5 11.8 15 19 13 G1/4 NPT1/4
10 ZY-A1-03PF 39 17.3 19 22 16 G3/8 NPT3/8
12.5 ZY-A1-04PF 44 20.5 29 27 18 G1/2 NPT1/2
20 ZY-A1-06PF 55 29 29 34 20.5 G3/4 NPT3/4
25 ZY-A1-08PF 66 34.3 35 41 20.5 G1 NPT1

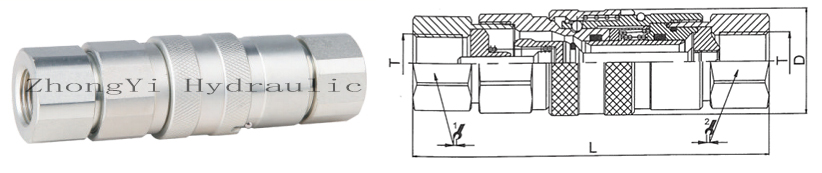

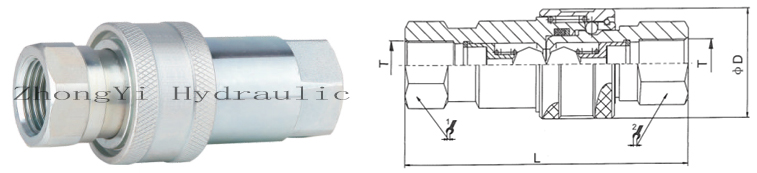

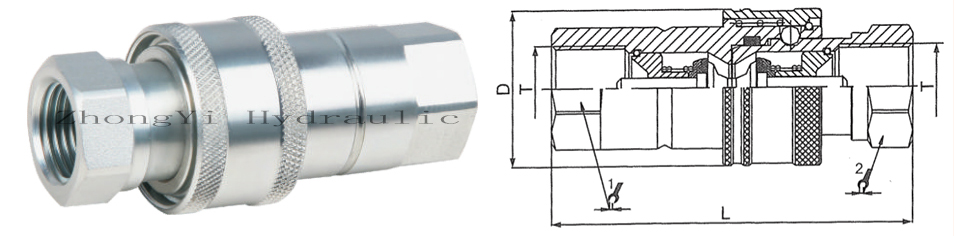

連接器裝配：

ISO PART NO L D HEX1 HEX1 T
6.3 ZY-A1-02 74.2 φ26 19 19 G1/4 NPT1/4
10 ZY-A1-03 78.5 φ31.5 22 22 G3/8 NPT3/8
12.5 ZY-A1-04 88.2 φ38.5 27 27 G1/2 NPT1/2
20 ZY-A1-06 110.4 φ48 34 34 G3/4 NPT3/4
25 ZY-A1-08 132.9 φ56 41 41 G1 NPT1

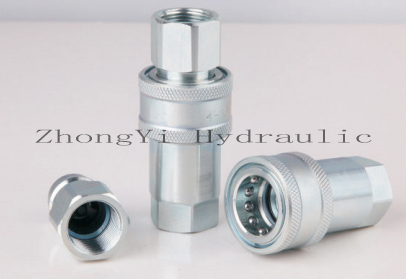

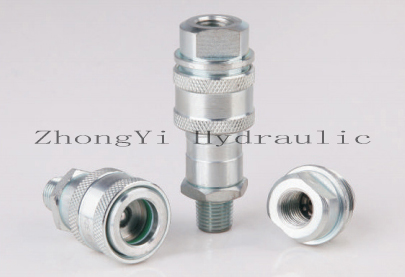

ZY-A1 SS 開閉式液壓快速接頭（304不銹鋼）

特征：

304不銹鋼材質
新型的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能
接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
本接頭符合IS07241-A標準
ZY-A1 SS與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUI P) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-A1 SS 接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
規格代號 02 03 04 06 08 10 12 16
額定壓力 不銹鋼304(MPa) 13.8 13.8 10.4 10.4 7 7 7 7
額定流量(L/min) 11.5 23 45.5 106 190 330 830 900
溫度范圍(丁腈橡膠) -20℃ 至 +100℃
溫度范圍(氟橡膠) -20℃ 至 +180℃

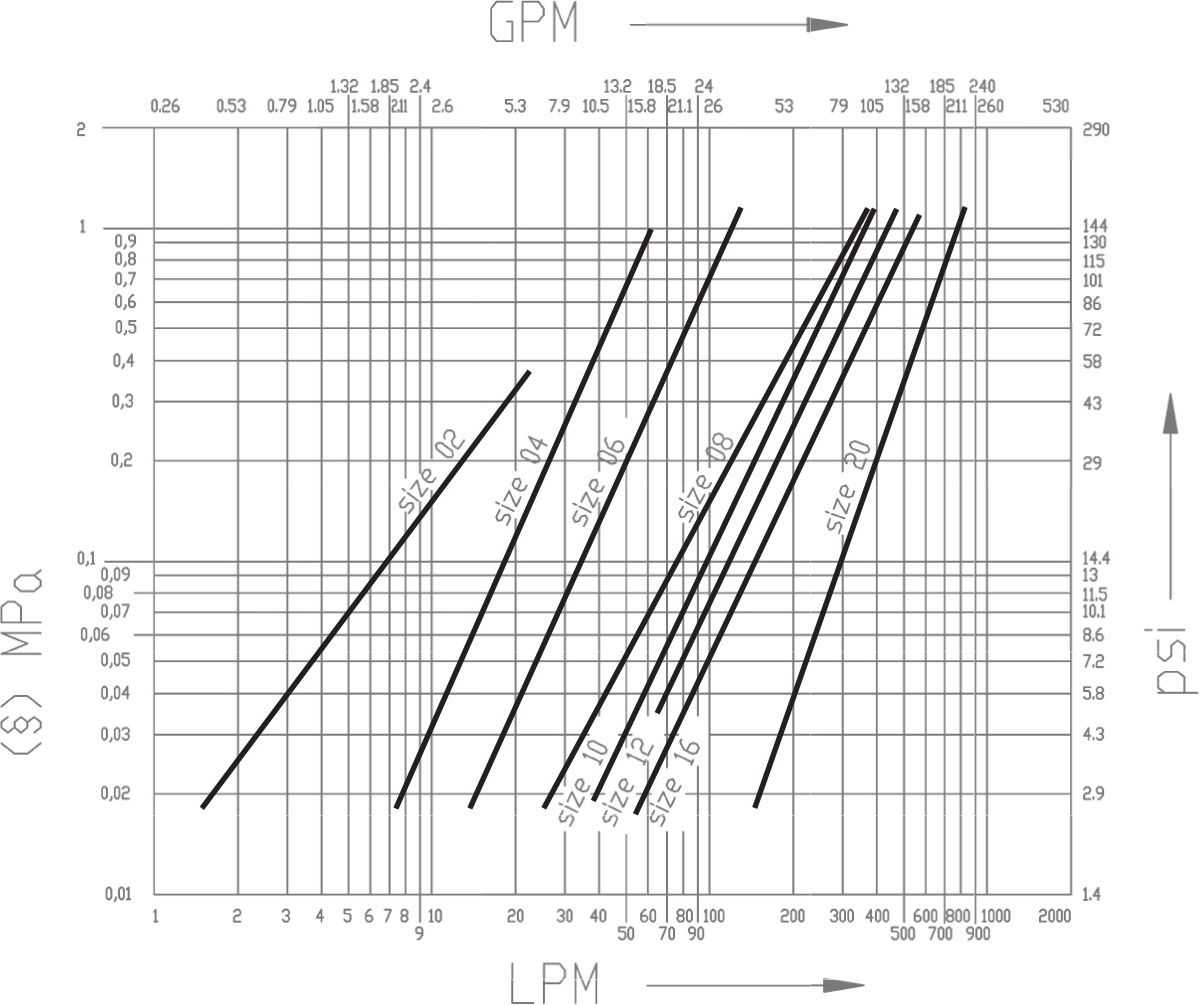

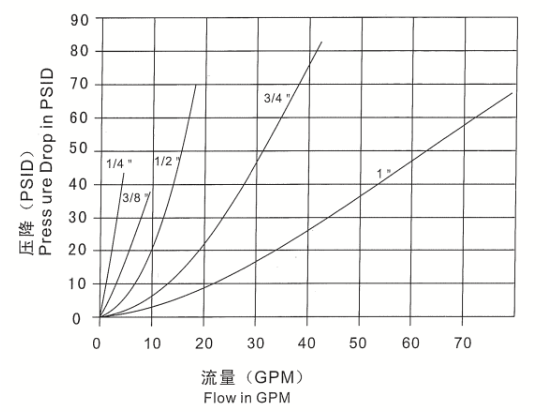

性能：

ISO系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

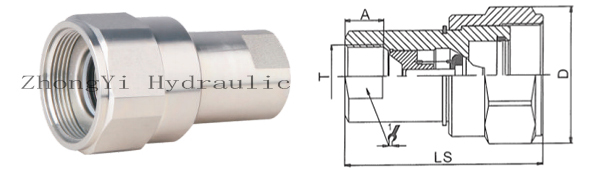

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-A1-SS-02SF 50 φ26 19 13 G1/4 NPT1/4
10 ZY-A1-SS-03SF 57.1 φ31.5 22 16 G3/8 NPT3/8
12.5 ZY-A1-SS-04SF 66 φ38.5 27 18 G1/2 NPT1/2
20 ZY-A1-SS-06SF 82.5 φ48 34 20.5 G3/4 NPT3/4
25 ZY-A1-SS-08SF 100 φ56 41 20.5 G1 NPT1

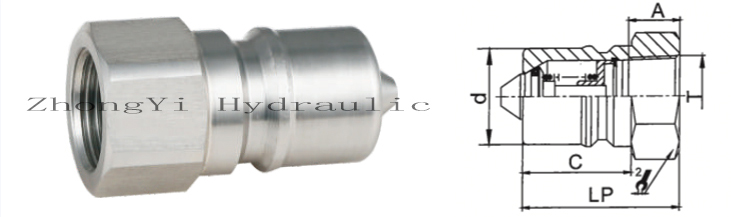

公插座：

ISO PART NO LP d C HEX2 A T
6.3 ZY-A1-SS-02PF 38.5 11.8 15 19 13 G1/4 NPT1/4
10 ZY-A1-SS-03PF 39 17.3 19 22 16 G3/8 NPT3/8
12.5 ZY-A1-SS-04PF 44 20.5 29 27 18 G1/2 NPT1/2
20 ZY-A1-SS-06PF 55 29 29 34 20.5 G3/4 NPT3/4
25 ZY-A1-SS-08PF 66 34.3 35 41 20.5 G1 NPT1

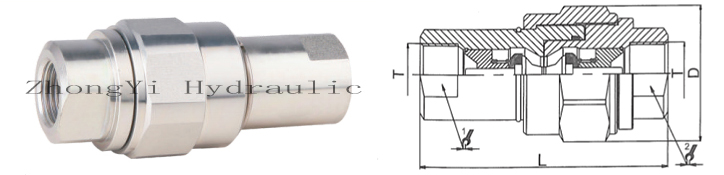

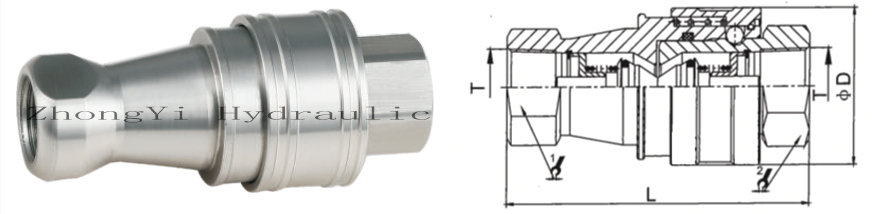

連接器裝配：

ISO PART NO L D HEX1 HEX1 T
6.3 ZY-A1-SS-02 74.2 φ26 19 19 G1/4 NPT1/4
10 ZY-A1-SS-03 78.5 φ31.5 22 22 G3/8 NPT3/8
12.5 ZY-A1-SS-04 88.2 φ38.5 27 27 G1/2 NPT1/2
20 ZY-A1-SS-06 110.4 φ48 34 34 G3/4 NPT3/4
25 ZY-ISOA-08 132.9 φ56 41 41 G1 NPT1

ZY-A2 開閉式液壓快速接頭（碳鋼）

特征：

接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
本接頭符合IS07241-A標準
ZY-A2與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUI P) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-A2系列廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、液壓機具、石油設備、鋼鐵設備及其他所需的液壓應用。

技術規范：

規格(英寸) 1/4 3/8 1/2 3/4 1
規格代號 02 03 04 06 08
額定壓力 碳鋼(MPa) 34.5 27.6 27.6 20.7 20.7
額定流量(L/min) 11.5 23 45.5 106 190
溫度范圍(丁腈橡膠) -20℃ 至 +100℃
溫度范圍(氟橡膠) -20℃ 至 +180℃

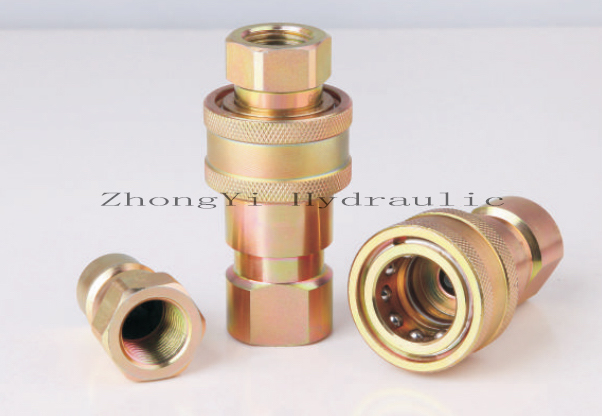

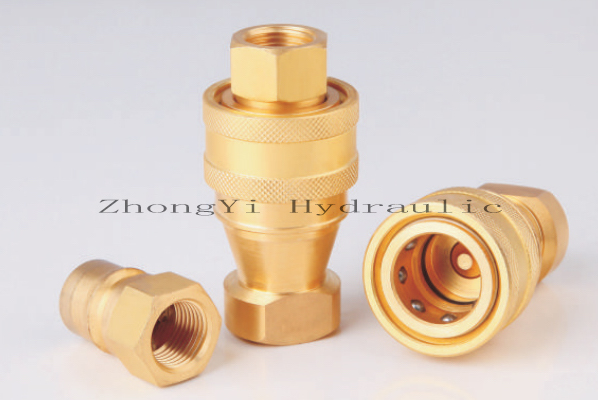

ZY-B1 開閉式液壓快速接頭（黃銅）

特征：

接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
本接頭符合IS07241-B標準
ZY-B1與下列產品互換：美國派克(PARKER) 60系列、意大利快事達(FASTER) HNV系列、美國愛力克(AEROQUIP) FD45系列、美國漢森(HANSEN) HK系列

應用：

ZY-B1接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。 ZY-B1接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
額定壓力(PSI) 1000 1000 1000 1000 1000 1000 800 800 800
額定流量(GPM) 1 3 6 12 28 50 75 100 150
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

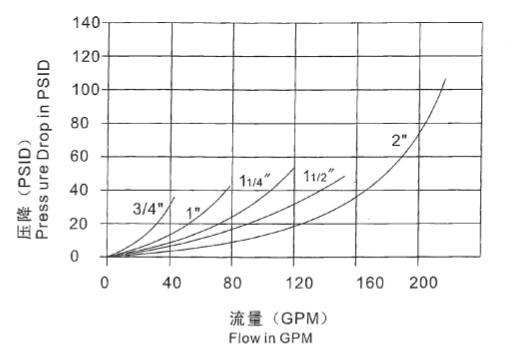

性能：

KZD系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")測試流體：油-150SUS

(11/4", 11/2", 2")測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

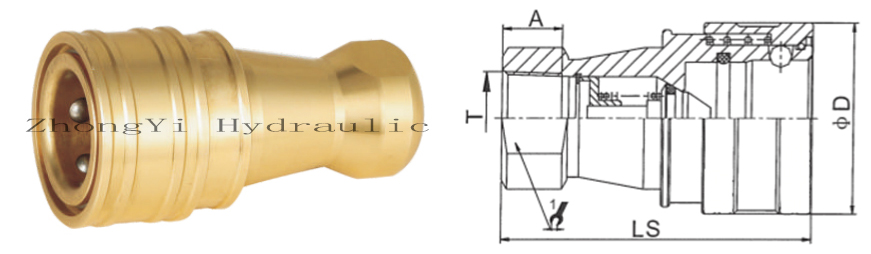

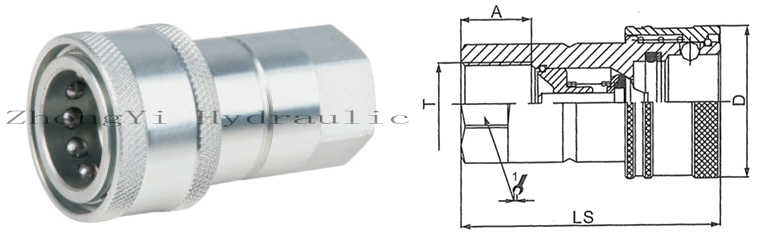

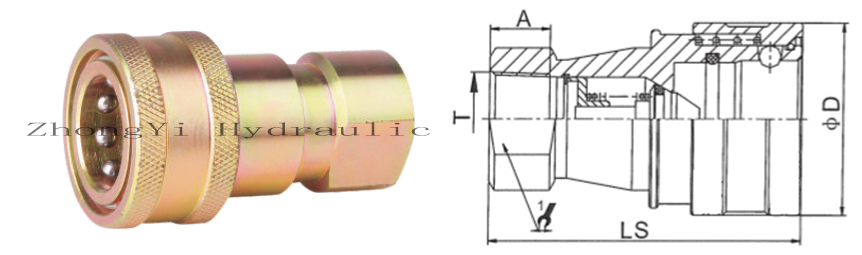

母插座：

ISO PART NO LS D HEX1 A T
5 ZY-01SF 48 24 14 8 G1/8
6.3 ZY-02SF 58 27 19 12.5 ZG1/4
10 ZY-03SF 65 35 22 13 ZG3/8
12.5 ZY-04SF 72.5 45 29 14 ZG1/2
20 ZY-06SF 88 54 36 17 ZG3/4
25 ZY-08SF 102 64.5 41 23 ZG1
31.5 ZY-10SF 115 69 54 27 ZG1-1/4
40 ZY-12SF 124 79 60 27 ZG1-1/2
50 ZY-16SF 132 102 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

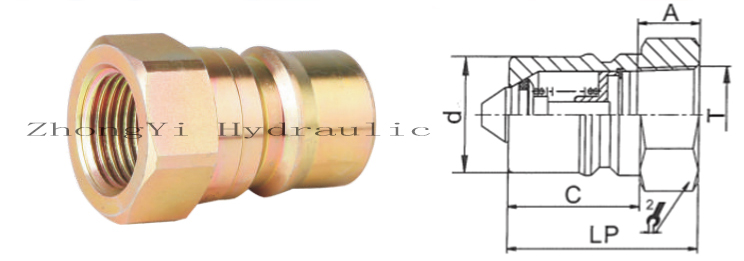

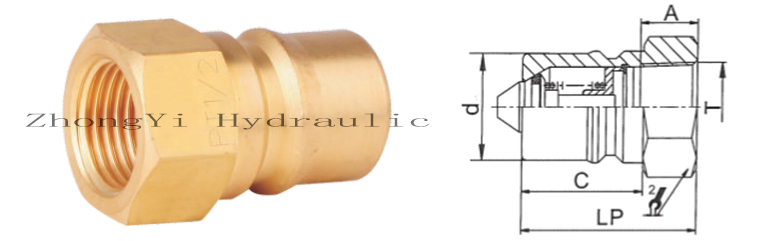

公插座：

ISO PART NO LP d C HEX2 A T
5 ZY-01PF 29 10.8 19 14 8 G1/8
6.3 ZY-02PF 36 14.2 22.5 17 12.5 ZG1/4
10 ZY-03PF 40 19 25 22 13 ZG3/8
12.5 ZY-04PF 44 23.5 28 27 14 ZG1/2
20 ZY-06PF 52 31.4 36 36 17 ZG3/4
25 ZY-08PF 62 37.8 40 41 23 ZG1
31.5 ZY-10PF 70 45 45 52 27 ZG1-1/4
40 ZY-12PF 75 50 49 60 27 ZG1-1/2
50 ZY-16PF 80 70 52 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

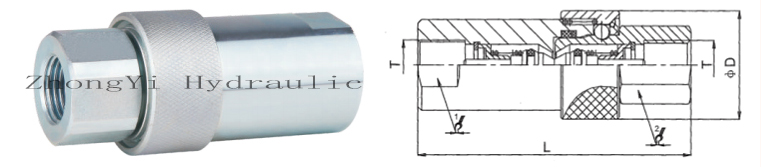

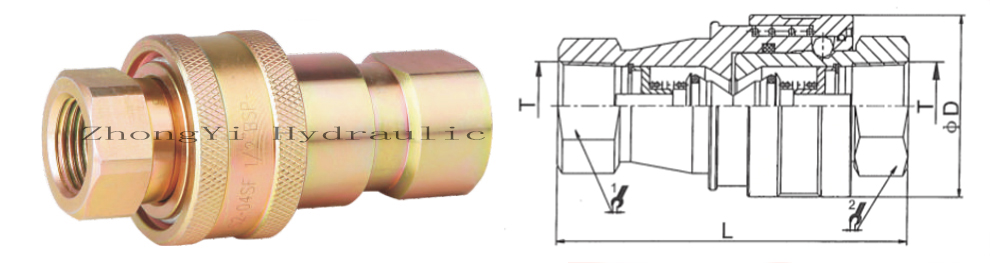

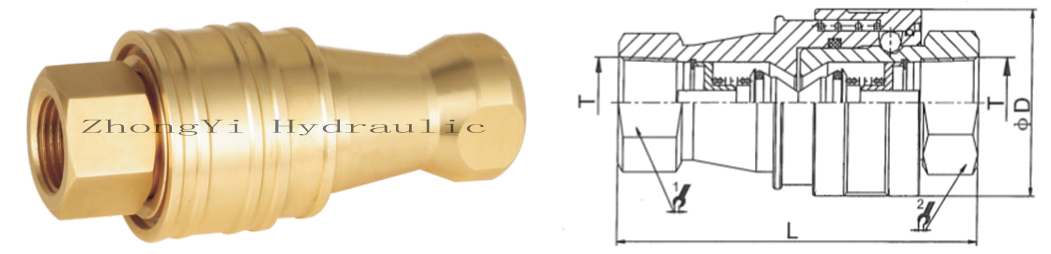

連接器裝配：

ISO PART NO L D HEX1 HEX2 T
5 ZY-01 58.5 24 14 14 G1/8
6.3 ZY-02 72.5 28 19 17 ZG1/4
10 ZY-03 80.5 35 22 22 ZG3/8
12.5 ZY-04 89 45 29 27 ZG1/2
20 ZY-06 105 54 36 36 ZG3/4
25 ZY-08 124.5 64.5 41 41 ZG1
31.5 ZY-10 140.5 69 54 52 ZG1-1/4
40 ZY-12 150.5 79 60 60 ZG1-1/2
50 ZY-16 160.5 102 77 77 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

ZY-KZF 開閉式氣液快速接頭（304不銹鋼）

特征：

接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
本接頭符合IS07241-B標準
ZY-KZF與下列產品互換：美國派克(PARKER) 60系列、意大利快事達(FASTER) HNV系列、美國愛力克(AEROQUIP) FD45系列、美國漢森(HANSEN) HK系列

應用：

ZY-KZF接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。 ZY-KZF接頭主要用于液壓流體管路，但也用于化學品水，蒸汽及某些氣體管路。

技術規范：

規格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
額定壓力(PSI) 2000 2000 1500 1500 1500 1000 1000 1000 1000
額定流量(GPM) 1 3 6 12 28 50 75 100 150
溫度范圍（標準密封圈） -20℃ 至 +180℃
標準密封圈材料 氟橡膠VITON

性能：

KZF系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")測試流體：油-150SUS

(11/4", 11/2", 2")測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO PART NO LS D HEX1 A T
5 ZY-01SF 48 24 14 8 G1/8
6.3 ZY-02SF 58 27 19 12.5 ZG1/4
10 ZY-03SF 65 35 22 13 ZG3/8
12.5 ZY-04SF 72.5 45 29 14 ZG1/2
20 ZY-06SF 88 54 36 17 ZG3/4
25 ZY-08SF 102 64.5 41 23 ZG1
31.5 ZY-10SF 115 69 54 27 ZG1-1/4
40 ZY-12SF 124 79 60 27 ZG1-1/2
50 ZY-16SF 132 102 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

公插座：

ISO PART NO LP d C HEX1 A T
5 ZY-01PF 29 10.8 19 8 8 G1/8
6.3 ZY-02PF 36 14.2 22.5 12.5 12.5 ZG1/4
10 ZY-03PF 40 19 25 13 13 ZG3/8
12.5 ZY-04PF 44 23.5 28 14 14 ZG1/2
20 ZY-06PF 52 31.4 36 17 17 ZG3/4
25 ZY-08PF 62 37.8 40 23 23 ZG1
31.5 ZY-10PF 70 45 45 27 27 ZG1-1/4
40 ZY-12PF 75 50 49 27 27 ZG1-1/2
50 ZY-16PF 80 70 52 30 30 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

連接器裝配：

ISO PART NO L D HEX1 HEX2 T
5 ZY-01 58.5 24 14 14 G1/8
6.3 ZY-02 72.5 28 19 17 ZG1/4
10 ZY-03 80.5 35 22 22 ZG3/8
12.5 ZY-04 89 45 29 27 ZG1/2
20 ZY-06 105 54 36 36 ZG3/4
25 ZY-08 124.5 64.5 41 41 ZG1
31.5 ZY-10 140.5 69 54 52 ZG1-1/4
40 ZY-12 150.5 79 60 60 ZG1-1/2
50 ZY-16 160.5 102 77 77 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

ZY-KZD 開閉式氣液快速接頭（黃銅）

特征：

接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
本接頭符合IS07241-B標準
ZY-KZD與下列產品互換：美國派克(PARKER) 60系列、意大利快事達(FASTER) HNV系列、美國愛力克(AEROQUIP) FD45系列、美國漢森(HANSEN) HK系列

應用：

ZY-KZD接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。 ZY-KZD接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
額定壓力(PSI) 1000 1000 1000 1000 1000 1000 800 800 800
額定流量(GPM) 1 3 6 12 28 50 75 100 150
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

性能：

KZD系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")測試流體：油-150SUS

(11/4", 11/2", 2")測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO PART NO LS D HEX1 A T
5 ZY-01SF 48 24 14 8 G1/8
6.3 ZY-02SF 58 27 19 12.5 ZG1/4
10 ZY-03SF 65 35 22 13 ZG3/8
12.5 ZY-04SF 72.5 45 29 14 ZG1/2
20 ZY-06SF 88 54 36 17 ZG3/4
25 ZY-08SF 102 64.5 41 23 ZG1
31.5 ZY-10SF 115 69 54 27 ZG1-1/4
40 ZY-12SF 124 79 60 27 ZG1-1/2
50 ZY-16SF 132 102 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

公插座：

ISO PART NO LP d C HEX2 A T
5 ZY-01PF 29 10.8 19 14 8 G1/8
6.3 ZY-02PF 36 14.2 22.5 17 12.5 ZG1/4
10 ZY-03PF 40 19 25 22 13 ZG3/8
12.5 ZY-04PF 44 23.5 28 27 14 ZG1/2
20 ZY-06PF 52 31.4 36 36 17 ZG3/4
25 ZY-08PF 62 37.8 40 41 23 ZG1
31.5 ZY-10PF 70 45 45 52 27 ZG1-1/4
40 ZY-12PF 75 50 49 60 27 ZG1-1/2
50 ZY-16PF 80 70 52 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

連接器裝配：

ISO PART NO L D HEX1 HEX2 T
5 ZY-01 58.5 24 14 14 G1/8
6.3 ZY-02 72.5 28 19 17 ZG1/4
10 ZY-03 80.5 35 22 22 ZG3/8
12.5 ZY-04 89 45 29 27 ZG1/2
20 ZY-06 105 54 36 36 ZG3/4
25 ZY-08 124.5 64.5 41 41 ZG1
31.5 ZY-10 140.5 69 54 52 ZG1-1/4
40 ZY-12 150.5 79 60 60 ZG1-1/2
50 ZY-16 160.5 102 77 77 ZG2

注：只有01-08尺寸是符合ISO7241-B標準

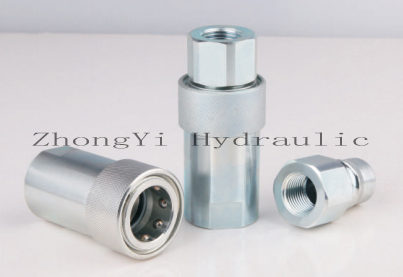

ZY-C1 鋼球式液壓快速接頭（碳鋼）

特征：

接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通
采用堅硬的鉻合金鋼球，鋼球被彈簧加載以使牢固的固定在閥座處
閥提供鋼球與內錐面之間的金屬對金屬密封
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造。本產品符合IS05675標準
ZY-C1與下列產品互換：美國派克（ PARKER )4000系列、意大利快事達（FASTER ) NV / NS 系列

應用：

ZY-C1系列廣泛應用于各種工業用途，主要用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用

技術規范：

規格(英寸) 1/4 3/8 1/2 3/4 1
額定壓力(PSI) 5000 4000 4000 3000 3000
額定流量(GPM) 3 6 12 28 50
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

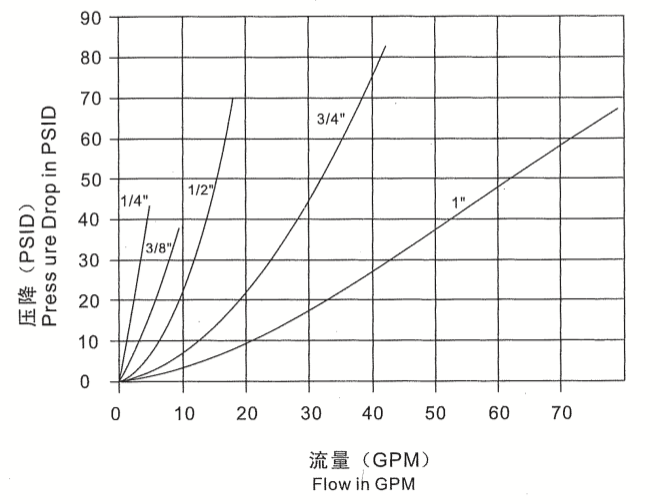

性能：

ZY-C1系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

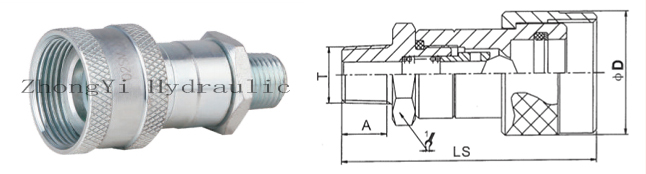

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-C1-02SF 53.5 27.6 19 12.5 G1/4 NPT1/4
10 ZY-C1-03SF 63 34 24 13 G3/8 NPT3/8
12.5 ZY-C1-04SF 66.3 38.6 27 16 G1/2 NPT1/2
20 ZY-C1-06SF 82.5 48.2 34 19 G3/4 NPT3/4
20 ZY-C1-06SF(E) 83.5 47.5 35 18 G3/4 NPT3/4
25 ZY-C1-08SF 96.5 56 41 21 G1 NPT1

注：ZY-C1-06SF與快事達(FASTER)互換，ZY-C1-06SF(E)與派克(PARKER)互換

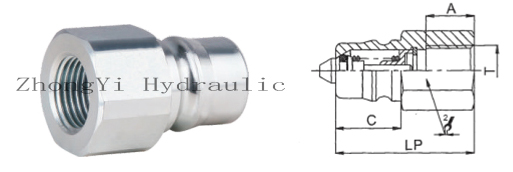

公插座：

ISO PART NO LP D C HEX2 A T
6.3 ZY-C1-02PF 36 14.2 18.5 19 12.5 G1/4 NPT1/4
10 ZY-C1-03PF 40 19 22 24 13 G3/8 NPT3/8
12.5 ZY-C1-04PF 43.5 20.5 27 27 16 G1/2 NPT1/2
20 ZY-C1-06PF 53.5 28 32 34 19 G3/4 NPT3/4
25 ZY-C1-06PF(E) 51 26.9 28.5 33.3 18 G3/4 NPT3/4
25 ZY-C1-08PF 63 31.5 38 41 21 G1 NPT1

注：ZY-C1-06PF與快事達(FASTER)互換，ZY-C1-06PF(E)與派克(PARKER)互換

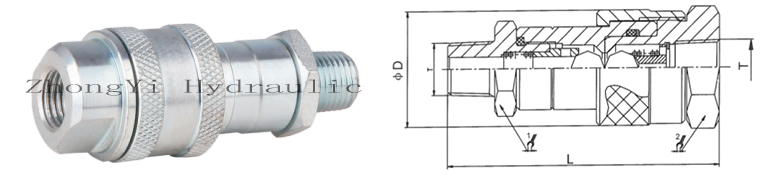

連接器裝配：

ISO PART NO L D HEX1 HEX2 T
6.3 ZY-C1-02 72.2 27.6 19 19 G1/4 NPT1/4
10 ZY-C1-03 82.6 34 24 24 G3/8 NPT3/8
12.5 ZY-C1-04 87.8 38.6 27 27 G1/2 NPT1/2
20 ZY-C1-06 107.8 48.2 34 34 G3/4 NPT3/4
20 ZY-C1-06(E) 102 47.5 35 33.5 G3/4 NPT3/4
25 ZY-C1-08 126.8 56.2 41 41 G1 NPT1

注：ZY-C1-06與快事達(FASTER)互換，ZY-C1-06(E)與派克(PARKER)互換

ZY-CT 推拉式液壓快速接頭（碳鋼）

特征：

在接頭被夾緊或以艙壁形式安裝時，雙作用套筒可以用單手操作
接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
本接頭符合IS05675標準
ZY-CT與下列產品互換：美國派克(PARKER)4250系列、意大利快事達(FASTER) CPV-CNV 系列

應用：

ZY-CT 系列廣泛應用于各種工業用途，用于建筑設備、森林設備、農業機械及液壓機具

技術規范：

規格(英寸) 1/2
額定壓力(PSI) 3000
額定流量(GPM) 12
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

性能：

ZY-CT系列(1/2")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO PART NO LS D HEX1 A T
12.5 ZY-CT-04SM8L 73.5 38 27 12 M14*1.5
12.5 ZY-CT-04SM10L 73.5 38 27 12 M16*1.5
12.5 ZY-CT-04SM12L 73.5 38 27 12 M18*1.5
12.5 ZY-CT-04SM15L 75.5 38 27 14 M22*1.5
12.5 ZY-CT-04SM18L 75.5 38 27 14 M26*1.5
12.5 ZY-CT-04SM10S 73.5 38 27 12 M18*1.5
12.5 ZY-CT-04SM12S 73.5 38 27 12 M20*1.5
12.5 ZY-CT-04SM14S 75.5 38 27 14 M22*1.5
12.5 ZY-CT-04SM16S 75.5 38 27 14 M24*1.5
12.5 ZY-CT-04SM16S 77.5 38 30 16 M30*2

公插座：

ISO PART NO LP D C HEX2 A T
12.5 ZY-CT-04PM8L 58.5 20.5 27 27 12 M14*1.5
12.5 ZY-CT-04PM10L 58.5 20.5 27 27 12 M16*1.5
12.5 ZY-CT-04PM12L 58.5 20.5 27 27 12 M18*1.5
12.5 ZY-CT-04PM15L 60.5 20.5 27 27 14 M22*1.5
12.5 ZY-CT-04PM18L 60.5 20.5 27 27 14 M26*1.5
12.5 ZY-CT-04PM10S 58.5 20.5 27 27 12 M18*1.5
12.5 ZY-CT-04PM12S 58.5 20.5 27 27 12 M20*1.5
12.5 ZY-CT-04PM14S 60.5 20.5 27 27 14 M22*1.5
12.5 ZY-CT-04PM16S 60.5 20.5 27 27 14 M24*1.5
12.5 ZY-CT-04PM14S 62.5 20.5 27 30 16 M30*2

連接器裝配：

ISO PART NO L D HEX1 HEX2 T
12.5 ZY-CT-04-8L 109.5 38 27 27 M14*1.5
12.5 ZY-CT-04-10L 109.5 38 27 27 M16*1.5
12.5 ZY-CT-04-12L 109.5 38 27 27 M18*1.5
12.5 ZY-CT-04-15L 113.5 38 27 27 M22*1.5
12.5 ZY-CT-04-18L 113.5 38 27 27 M26*1.5
12.5 ZY-CT-04-10S 109.5 38 27 27 M18*1.5
12.5 ZY-CT-04-12S 109.5 38 27 27 M20*1.5
12.5 ZY-CT-04-14S 113.5 38 27 27 M22*1.5
12.5 ZY-CT-04-16S 113.5 38 27 27 M24*1.5
12.5 ZY-CT-04-20S 115.5 38 30 30 M30*2

ZY-FF 平面式液壓快速接頭（碳鋼）

特征：

新型的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能
套筒鎖緊機構通過連接后旋轉套筒而嚙合，在使用期間沿地面拖動接頭時，套鎖機構能防止意外斷開
套鎖機構的設計有助于防止雜物進入內部機構從而在連接或斷開時引起誤操作，套筒覆蓋擋圈并且在彈射區域包含了防塵密封件
淬火處理的公插頭和套筒以及實心棒狀結構造就優質陰接頭，能最大限度的抵抗由于液壓和機械沖擊所造成的剝蝕及損壞
這種搞爆裂 BFT 密封圈設計用于防止在危險工作狀況下出現爆裂或損壞
耐用球鎖機械保證每次都能可靠連接，數個鎖定鋼球均勻分配工作負載，同時提供對準及旋轉動作從而減小軟管扭曲延長軟管使用期，警告：這類產品不能用作旋轉陽接頭，在壓力下旋轉會導致過度和過早磨損
ZY-FF系列接頭在連接及斷開時使用平齊機構操作，這意味著之間的接合能使斷開時只損失少量流體，或在重新連接時只混入少量空氣
采用新工藝環保鍍鋅，提供更高的防銹性能
ZY-FF接頭符合IS016028標準
ZY-FF與下列產品互換：美國派克(PARKER)FEM系列、意大利意圖奇(STUCCHI)FIRG系列、美國愛力克(AEROQUIP)FD89系列、美國漢森(HANSEN)FF系列

應用：

ZY-FF系列接頭廣泛用于以下公用設施：液壓油泄漏會構成嚴重的安全險情，尤其對用于高壓電源輸送線維護的架空斗式起重機，這類接頭還用建筑、鐵路維護及礦業中的液壓機具之快速切換，易于清理使之能理想地用于這類特殊環境。

技術規范：

規格(英寸) 1/4(02) 3/8(03) 1/2(04) 5/8(06) 3/4(08) 1(10) 1-1/2(12) 2(16)
額定壓力(PSI) 5000 4350 4350 3625 3625 3000 3000 3000
額定流量(GPM) 3 6 12 20 28 50 80 100
溢流量(ML) 0.006 0.012 0.02 0.026 0.032 0.035 0.05 0.1
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

性能：

ZY-FF系列(1/4", 3/8", 1/2", 5/8", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-FF-02SF 58.2 28 20 14 G1/4 NPT1/4
10 ZY-FF-03SF 68.2 32 24 14 G3/8 NPT3/8
10 ZY-FF-03SF 72.2 32 27 18 G1/2 NPT1/2
12.5 ZY-FF-04SF 75 38 32 18 G1/2 NPT1/2
12.5 ZY-FF-04SF 79 38 36 22 G3/4 NPT3/4
16 ZY-FF-06SF 80 42 36 22 G3/4 NPT3/4
19 ZY-FF-08SF 99.8 48 41 22 G3/4 NPT3/4
19 ZY-FF-08SF 99.8 48 41 23.5 G1 NPT1
25 ZY-FF-10SF 111.5 56 55 24 G1-1/4 NPT1-1/4
- ZY-FF-12SF 150 79.5 65 30 G1-1/2 NPT1-1/2
- ZY-FF-12SF 167 98.5 85 31 G2 NPT2

公插座：

ISO PART NO LP D C HEX2 A T
6.3 ZY-FF-02PF 49.2 16.1 15.2 20 14 G1/4 NPT1/4
10 ZY-FF-03PF 55.8 19.7 19.5 24 14 G3/8 NPT3/8
10 ZY-FF-03PF 59.8 19.7 19.5 27 18 G1/2 NPT1/2
12.5 ZY-FF-04PF 72 24.5 21.6 32 18 G1/2 NPT1/2
12.5 ZY-FF-04PF 76 24.5 21.6 36 22 G3/4 NPT3/4
16 ZY-FF-06PF 75.5 27 21.6 36 22 G3/4 NPT3/4
19 ZY-FF-08PF 93.8 30 29 41 22 G3/4 NPT3/4
19 ZY-FF-08PF 93.8 30 29 41 23.5 G1 NPT1
25 ZY-FF-10PF 90 36 34 55 24 G1-1/4 NPT1-1/4
- ZY-FF-12PF 112 57 38 65 30 G1-1/2 NPT1-1/2
- ZY-FF-16PF 123.9 73 40.5 75 31 G2 NPT2

連接器裝配：

ISO PART NO L D HEX1 HEX2 T
6.3 ZY-FF-02 96.2 28 20 20 G1/4 NPT1/4
10 ZY-FF-03 108.4 32 24 24 G3/8 NPT3/8
10 ZY-FF-03 116.4 32 27 27 G1/2 NPT1/2
12.5 ZY-FF-04 129.3 38 32 32 G1/2 NPT1/2
12.5 ZY-FF-04 137.3 38 36 36 G3/4 NPT3/4
16 ZY-FF-06 138 42 36 36 G3/4 NPT3/4
19 ZY-FF-08 172.1 48 41 41 G3/4 NPT3/4
19 ZY-FF-08 172.1 48 41 41 G1 NPT1
25 ZY-FF-10 178 56 55 55 G1-1/4 NPT1-1/4
- ZY-FF-12 233.4 79.5 65 65 G1-1/2 NPT1-1/2
- ZY-FF-16 251.7 98.5 85 75 G2 NPT2

ZY-FFH 高脈沖平面式液壓快速接頭（碳鋼）

特征：

閥型式: 平面閥
連接方式:插入連接
斷開方式: 回推套筒
帶壓連接: 不允許帶壓
ZY-FFH接頭符合IS016028標準

應用：

ZY-FFH廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸) 3/4 5/8 1/2 3/8 1 1/4 1/8
工作壓力(MPa) 35.0 35.0 35.0 35.0 35.0 35.0 35.0
額定流量(L/Min) 160 125 110 50 230 25 12
溢流量 0.02 0.02 0.01 0.008 0.03 0.006 0.001
連接力(N) 215 205 210 150 280 110 105
溫度范圍 -25℃ 至 +100℃
標準密封圈材料 丁腈橡膠NBR，PUR

性能：

1 MPa=10 bar

圖中所示的數據是指示性的，沒有約束性。零件尺寸是指定的

ZY-KZE-B 螺紋緊鎖式液壓快速接頭（碳鋼）

特征：

采用實心鋼棒料加工制造，所以耐用性好
KZE-B系列陰接頭上采用螺紋套筒鎖定結構，與母插座上的相應的外螺紋配套使用，連接時公母兩部分必須通過螺紋采用手動方式結合在一起
閥采用堅硬的鉻合金鋼球，鋼球被彈簧加載以使牢固的固定在座處
閥提供鋼球與內錐面之間的金屬對金屬密封
接頭密封為聚氨酯橡膠材料，能抵抗高壓力下擠出
螺紋閥擋圈提供閥止檔，保證能牢靠的對中
ZY-KZE-B與下列產品互換：美國派克(PARKER) 3000系列、意大利快事達(FASTER) PVVM系列

應用：

帶螺紋鎖定系統及精確球型單向的ZY-KZE-B系列接頭設計用于極高壓力應用，例如便攜式液壓千斤頂，液壓扳手。

技術規范：

規格(英寸) 1/4 3/8
額定壓力(PSI) 10000 10000
額定流量(GPM) 3 6
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

性能：

KZE-B系列(1/4", 3/8")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO LS D HEX1 A T
ZY-KZE-B-02SM 60.8 28.5 22 13.5 NPT1/4
ZY-KZE-B-03SM 77.1 35 25.4 14.4 NPT3/8

公插座：

PART NO LP C HEX2 A T
ZY-KZE-B-02PF 32.5 11.2 19 13 NPT1/4
ZY-KZE-B-03PF 39.5 16 23 13.5 NPT3/8

連接器裝配：

PART NO L D HEX1 HEX2 T
ZY-KZE-B-02 74.5 28.5 22 19 NPT1/4
ZY-KZE-B-03 86.1 35 25 32 NPT3/8

ZY-KZE-BA 螺紋緊鎖式液壓快速接頭（碳鋼）

特征：

新型閥的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能
采用實心鋼棒加工制造，所以耐用性好
ZY-KZE-BA系列陰接頭上采用螺紋套筒鎖定結構，與母插座上的相應的外螺紋配套使用
連接時公母兩部分必須通過螺紋采用手動方式結合在一起
采用新工藝環保鍍鋅，提供更高的防銹性能
螺紋閥檔圈提供閥止檔，保證能牢靠的對中
ZY-KZE-B與下列產品互換：法國格魯梅爾GROMELLE6000系列和英國享佰利TGW系列

應用：

ZY-KZE-B系列接頭應用于移動式設備，農業機械和通用工業設備。

技術規范：

規格(英寸) 1/4 3/8 1/2 3/4 1
額定壓力(PSI) 10000 10000 10000 8500 6000
額定流量(GPM) 3 6 12 28 50
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

性能：

KZE-B系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO LS D HEX1 A T
ZY-KZE-BA-02SF 58.9 S32 S19 13 G1/4 NPT1/4
ZY-KZE-BA-03SF 66.5 S36 S22 16 G3/8 NPT3/8
ZY-KZE-BA-04SF 76.5 S41 S27 18 G1/2 NPT1/2
ZY-KZE-BA-06SF 89.5 S50 S35 20.5 G3/4 NPT3/4
ZY-KZE-BA-08SF 105.5 S65 S41 20.5 G1 NPT1

公插座：

PART NO LP C HEX2 A T
ZY-KZE-BA-02PF 36 12.5 S19 13 G1/4 NPT1/4
ZY-KZE-BA-03PF 40.5 16 S22 16 G3/8 NPT3/8
ZY-KZE-BA-04PF 49 17 S27 18 G1/2 NPT1/2
ZY-KZE-BA-06PF 56 19 S35 20.5 G3/4 NPT3/4
ZY-KZE-BA-08PF 66 22 S41 20.5 G1 NPT1

連接器裝配：

PART NO L D HEX1 HEX2 T
ZY-KZE-BA-02 72.3 S32 S19 S19 G1/4 NPT1/4
ZY-KZE-BA-03 81.5 S36 S22 S22 G3/8 NPT3/8
ZY-KZE-BA-04 98.3 S41 S27 S27 G1/2 NPT1/2
ZY-KZE-BA-06 112.4 S50 S35 S35 G3/4 NPT3/4
ZY-KZE-BA-08 132.9 S65 S41 S41 G1 NPT1

ZY-LKJI 超高壓快速接頭（碳鋼）

應用：

ZY-LKJI接頭應用于超高壓分離式液壓管路、設備之間的連接件。

ZY-TQ 超高壓快速接頭（碳鋼）

應用：

ZY-TQ接頭應用于超高壓分離式液壓管路、設備之間的連接件。

ZY-KZE 開閉式液壓快速接頭（碳鋼）

特征：

新型閥的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能
接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，閥芯自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
ZY-KZE與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUIP) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-KZE 系列廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業設備、液壓機具、鋼鐵設備及其它所需的液壓應用。

技術規范：

規格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
額定壓力(PSI) 5000 3000 3000 3000 3000 3000 2000 2000 1500
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

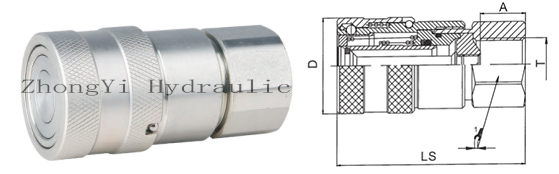

母插座：

PART NO LS D HEX1 A T
ZY-KZE-01SF 49 28 17 9 G1/8
ZY-KZE-02SF 58.2 27 19 12.5 G1/4
ZY-KZE-03SF 65 37 22 13 G3/8
ZY-KZE-04SF 65 40 27 17 G1/2
ZY-KZE-06SF 79.2 49 36 18 G3/4
ZY-KZE-08SF 94 56 41 21 1
ZY-KZE-10SF 115 69 54 27 G1-1/4
ZY-KZE-12SF 124 79 60 27 G1-1/2
ZY-KZE-16SF 132.3 102 77 30 G2
ZY-KZE-14x1.5SF 58 28 19 13 14x1.5
ZY-KZE-16x1.5SF 65 35 22 13 16x1.5
ZY-KZE-18x1.5SF 65 35 24 13 18x1.5
ZY-KZE-20x1.5SF 65 40 27 17 20x1.5
ZY-KZE-22x1.5SF 66.5 40 30 17 22x1.5
ZY-KZE-27x1.5SF 79.2 49 36 18 27x1.5

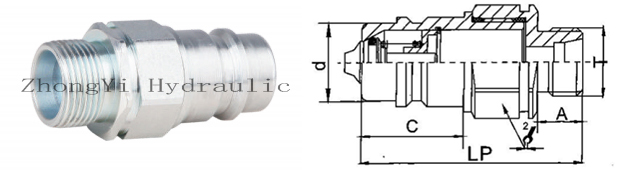

公插座：

PART NO LP C HEX2 A T d
ZY-KZE-01PF 36 17 17 9 G1/8
ZY-KZE-02PF 36 22.5 19 13 G1/4 14.1
ZY-KZE-03PF 40 25 22 13 G3/8 19
ZY-KZE-04PF 45 25 27 17 G1/2 21.5
ZY-KZE-06PF 55 26 36 18 G3/4 30
ZY-KZE-08PF 59.5 36 41 21 1
ZY-KZE-10PF 70 45 52 27 G1-1/4
ZY-KZE-12PF 75 49 60 27 G1-1/2
ZY-KZE-16PF 80 52 77 30 G2
ZY-KZE-14x1.5PF 36 22.5 19 13 14x1.5 14.1
ZY-KZE-16x1.5PF 40 26 22 13 16x1.5 19
ZY-KZE-18x1.5PF 40 26 24 13 18x1.5 19
ZY-KZE-20x1.5PF 45 25 27 17 20x1.5 21.5
ZY-KZE-22x1.5PF 45 25 30 17 22x1.5 21.5
ZY-KZE-27x1.5PF 55 26 36 18 27x1.5 30

ZY-HSP 開閉式液壓快速接頭（碳鋼）

特征：

接頭斷開時，閥芯自動閉合，防止泄漏
接頭連接后，閥芯自動開啟，在額定工作范圍內，始終保持流體的暢通
關鍵部件經過感應淬火，所以耐用性好
可靠的球鎖機構將相匹配的兩半部分結合在一起
母插座和公插頭采用實心的棒料精密制造
螺紋閥擋圈提供閥止檔，保證能牢靠的對中
ZY-HSP并與日東(NITTO) HSP cupier系列產品互換

應用：

ZY-HSP系列廣泛應用于各種工業用途，主要用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用技術。

技術規范：

規格(英寸) 1/4 3/8 1/2 3/4 1
額定壓力(PSI) 5000 4000 4000 3000 3000
額定流量(GPM) 3 6 12 28 50
溫度范圍 -20℃ 至 +120℃
標準密封圈材料 丁腈橡膠NBR

性能：

ZY-HSP系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO LS D HEX1 A T
ZY-HSP-02SF 53 27.5 19 12 G1/4 NPT1/4
ZY-HSP-03SF 60.4 33 23 13 G3/8 NPT3/8
ZY-HSP-04SF 72 43 35 16 G1/2 NPT1/2
ZY-HSP-06SF 72 43 35 18 G3/4 NPT3/4
ZY-HSP-08SF 93.2 58 46 23 G1 NPT1

公插座：

PART NO LP C HEX2 A T
ZY-HSP-02PF 36 17 19 12 G1/4 NPT1/4
ZY-HSP-03PF 38 22.5 23 13 G3/8 NPT3/8
ZY-HSP-04PF 50 27.5 32 16 G1/2 NPT1/2
ZY-HSP-06PF 50 27.5 32 18 G3/4 NPT3/4
ZY-HSP-08PF 61 36 41 23 G1 NPT1

連接器裝配：

PART NO L D HEX1 HEX2 T
ZY-HSP-02 72.5 28.5 19 19 G1/4 NPT1/4
ZY-HSP-03 76.5 33 23 23 G3/8 NPT3/8
ZY-HSP-04 95.5 43 35 32 G1/2 NPT1/2
ZY-HSP-06 95.5 43 35 32 G3/4 NPT3/4
ZY-HSP-08 120 58 46 41 G1 NPT1
